常見問題

廢水回用中如何預(yù)防反滲透膜被氧化？

發(fā)布時間： 2020-02-12

瀏覽次數(shù)： 5864次

在廢水回用中，由于廢水中含有氧化劑（如高錳酸鉀、六價鉻）或在預(yù)處理中使用氧化性殺菌劑（如次氯酸鈉溶液）控制微生物污染，如果這些氧化性物質(zhì)未經(jīng)處理進入反滲透系統(tǒng)，會對反滲透膜表面的芳香族聚酰胺分離層造成氧化，導(dǎo)致反滲透膜元件性能不可恢復(fù)的大幅降低，主要表現(xiàn)是脫鹽率降低和產(chǎn)水量增加，通常前端的膜元件較其他位置更易受到影響，中性或堿性pH條件下氧化對膜的傷害更大。遭氧化傷害的膜元件采用真空試驗等機械的方法是檢測不出來的，這類化學(xué)性的傷害，可通過對膜元件或其中的小片膜樣品經(jīng)過染料評測顯示出來。

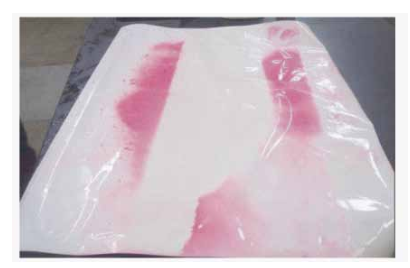

受到氧化的膜元件解剖圖（染料測試結(jié)果）

膜元件的解剖和膜片的分析可以用來確定氧化性損壞，一旦膜元件受到氧化損壞，只能更換全部受損元件，別無其它補救措施。如何預(yù)防發(fā)生氧化事故？接下來和大家分享一些經(jīng)驗。
一、確保反滲透進水中不含氧化性物質(zhì)：
1、對廢水水源進行分類，將含有氧化劑的廢水先經(jīng)過還原處理后再進入反滲透系統(tǒng)；
2、在反滲透進水管路中安裝在線ORP（氧化還原電位）儀表或余氯檢測儀表，通過投加還原劑如亞硫酸氫鈉，實時檢測確保進水中不含氧化性物質(zhì)。建議ORP值不超過300mV，余氯含量小于0.1ppm，如果超過以上數(shù)據(jù)，應(yīng)投加還原劑或加大還原劑投加劑量，必要時停止反滲透系統(tǒng)運行待數(shù)據(jù)正常后再重新投入運行。
二、反滲透清洗系統(tǒng)應(yīng)與超濾清洗系統(tǒng)分開，避免超濾系統(tǒng)的余氯泄漏到反滲透系統(tǒng)。
三、選用異噻銼啉或DBNPA等非氧化殺菌劑。

分享到：

上一篇 : 廢水深度處理和回用項目中如何選擇超濾膜？

下一篇 : 電鍍廢水的來源

相關(guān)新聞
